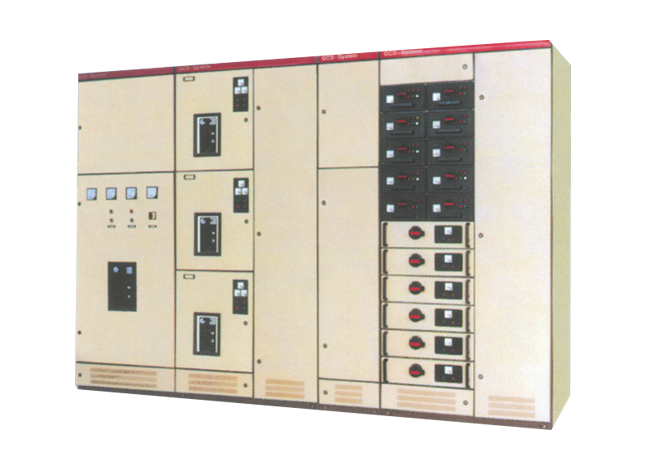

低压柜-GCS型低压抽出式开关设备
成功应用案例 +
产品说明
GCS型低压抽出式开关设备符合GB7251.1\JB/T9661\IEC439-1等标准的要求,适用于额定电压380~660V,交流三相50~60HZ的电力系统中,作为配电和电动机控制以及无功功率补偿之用,依据不同需要可设计成抽屉式和固定式混合系统,本产品户内使用。
技术参数
主回路额定电压V | 交流380、660 | |
辅助电路额定电压V | 交流220、380 直流110、220 | |
额定频率HZ | 50(60) | |
额定绝缘电压V | 660(1000) | |
水平母线额定电流A | ≤4000 | |
垂直母线额定电流A | 1000 | |
母线额定短时耐受电流KA/Is | 50、80 | |
母线额定峰值耐受电流KA/Is | 105、176 | |
工频耐压V/min | 主回路 | 2500 |
辅助电路 | 2000 | |
母线 | 三相四线制 | A、B、C、PEN |
三相五线制 | A、B、C、N、PE | |
主回路接插件A | 250、400 | |
控制电路接插件A | 10、20 | |
防护等级 | IP30、IP40 |
